| 产品特性：轻重小 | 种类：α+β钛合金 | 牌号：TA1 |
| 产地：宝鸡 | 钛含量：99.5% | 杂质含量：0.5% |
| 粒度：-50-200目 | 品牌：克曼斯 |

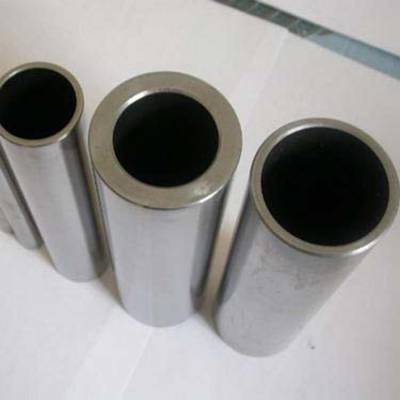

钛管
基本信息
中文名称
钛管
供应规格
直径 φ4~114mm
长度
15m以内
壁厚
δ0.2~4.5mm
钛管质量轻，强度高，机械性能优越。它广泛应用于热交换设备，如列管式换热器、盘管式换热器、蛇形管式换热器、冷凝器、蒸发器和输送管道等。很多核电工业把钛管作为其机组标准用管。
简介
钛管按照使用要求和性能的不同执行两个***:GB/T3624-2010 GB/T3625-2007 ASTM 337 338
供应牌号:TA0，TA1，TA2，TA9，TA10，BT1-00，BT1-0，Gr1，Gr2
钛管
规格格和说明
牌号 | 供应状态 | 制造方法 | 外经(mm) | 壁厚(mm) | ||||||||||||
0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | |||||
TA1TA2TA9TA10 | 退火状态(M) | 冷轧(冷拔) | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |
>15-20 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | ||||
>20-30 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | ||||
>30-40 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | ||||
>40-50 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | |||||
>50-60 | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | ||||
>60-80 | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | ||||
焊接 | 16 | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | - | |||
19 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | ||||
25、27 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||||
31、32、33 | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | ||||
38 | - | - | - | - | - | ○ | ○ | ○ | - | - | - | - | ||||
50 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | ||||
63 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | ||||
焊接-轧制 | 6-10 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | |||
>10-15 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | ||||
>15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | ||||
>20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | ||||
>25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | ||||
注:"○"表示可以生产的规格 | ||||||||||||||||
一引用标准
1. GB 228 金属拉伸实验方法
2. GB 224 金属管液压实验方法
3. GB 226 金属管压扁实验方法
4. GB/T3620.1 钛及钛合***号和化学成分
5. GB/T3620.2 钛及钛合金加工产品化学成分及成分允许偏差
二技术要求
1. 钛及钛合金管的化学成分应符合GB/T3620.1的规定，需方复验时，克曼斯钛业化学成分的允许偏差符合GB/T3620.2的规定。
2.管材外径的允许偏差应符合表一规定。
3. 管材壁厚的允许偏差应不超过其名义壁厚的±12.5%，管材壁厚的允许偏差不适用于钛焊接管的焊缝处。
4. 管材的长度应符合表二规定。
5. 管材的定尺或倍尺长度应在其不定尺长度范围内，定尺长度的允许偏差为+10mm，倍尺长度还应计入管材切断时的切口量，每个切口量应为5mm。 表一
钛管材外径的允许偏差(mm) | ||||||
外径 | 3~10 | >10~30 | >30~50 | >50~80 | >80~100 | >100 |
允许偏差 | ±0.15 | ±0.30 | ±0.50 | ±0.65 | ±0.75 | ±0.85 |
表二
管材的长度(mm) | ||||
钛无缝管 | 外径 | ≤15 | 不定尺长度 | 500~400 |
15 | 500~900 | |||
钛焊接管 | 壁厚 | 0.5~1.25 | 500~1500 | |
1.25~2.0 | 500~6000 | |||
钛焊接-轧制管 | 壁厚 | 2.0~2.5 | 500~4000 | |
0.5~0.8 | 500~8000 | |||
>0.8~2.0 | 500~5000 | |||
